Barra de senos

La barra de senos es una herramienta construida con precisión que se utiliza para gran variedad de aplicaciones en medición y maquinado. La construcción básica de la barra de senos consiste en una barra rectangular o cuadrada provista de un tapón cilíndrico en cada extremo.

La barra y los tapones cilíndricos están maquinados y pulidos con precisión a una exactitud de 0.0001 pulg en su longitud y 0.000025 pulg en su paralelismo. La barra de senos es un instrumento de precisión que debe tratarse siempre con cuidado.

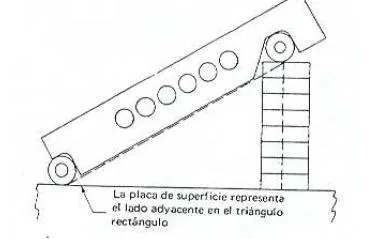

La barra de senos reemplaza a la hipotenusa en un triángulo rectángulo

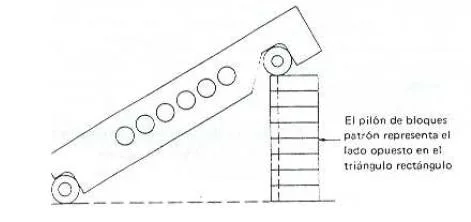

El pilón de bloques patrón representa el lado opuesto en el triángulo rectángulo

La barra de senos se usa para reemplazar a la hipotenusa o sea el lado más largo en un triángulo rectángulo. Los tapones cilíndricos están posicionados mediante una separación exacta de valor conocido, por lo general de 5 ó 10 pulg para las barras dimensionadas en pulgadas o de 100 ó 200 111 m para las barras de senos métricas. El lado opuesto del triángulo rectángulo está determinado por un pilón de bloques patrón.

Para representar el lado adyacente del triángulo se usa una superficie plana.

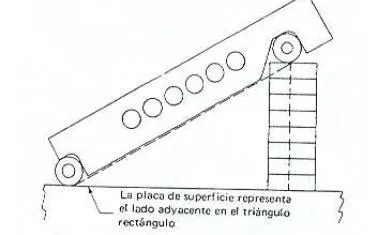

Una superficie plana representa el lado adyacente en un triángulo rectángulo
