El método de calibración de pasa-no pasa

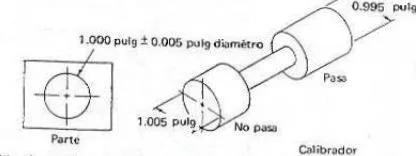

Los calibradores de PASA y NO PASA están diseñados para verificar las dimensiones de una parte en sus límites de tamaño superior e inferior. Como se muestra en la siguiente figura, el extremo PASA del calibrador está hecho al tamaño más pequeño permisible del agujero.

El elemento NO PASA está hecho al tamaño más grande permisible del agujero. Si el agujero está dentro de la tolerancia, el calibrador PASA debe encajar en el agujero, pero el calibrador NO PASA debe. ser demasiado grande para encajar. Los calibradores para dimensiones exteriores usan el mismo principio y la única diferencia está en que las funciones PASA y NO PASA están invertidas.

Para dimensiones exteriores, el calibrador PASA está hecho para el tamaño mayor de la dimensión y el calibrador NO PASA está hecho para tamaño menor.

Fuente: Apuntes de Metrología de la UNIDEG
