Diagramas Nassi-Schneiderman

Los diagramas Nassi-Schneiderman son similares a un diagrama de flujo pero omite las flechas que representan el flujo de control.

En lugar de las flechas se ocupan rectángulos colocados en forma sucesiva, dentro de cada rectángulo se pone la instrucción en forma de pseudocódigo u otro conjunto de rectángulos o símbolos para representar una condición o ciclo.

Los símbolos que se utilizan en este tipo de diagramas son:

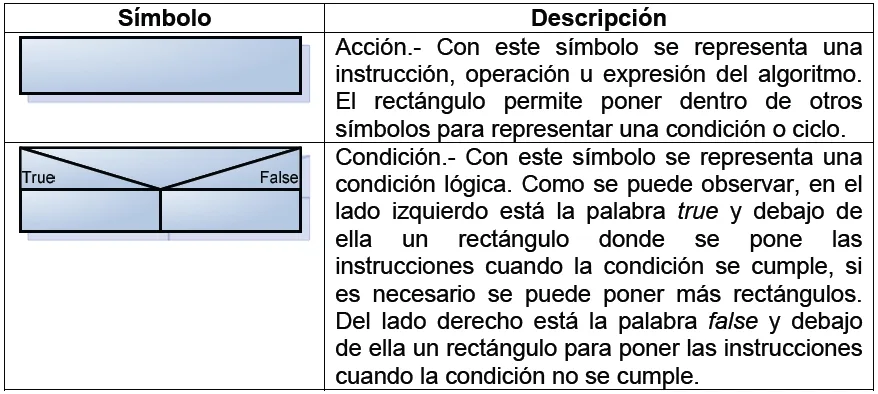

Símbolos del diagrama Nassi-Schneiderman-1

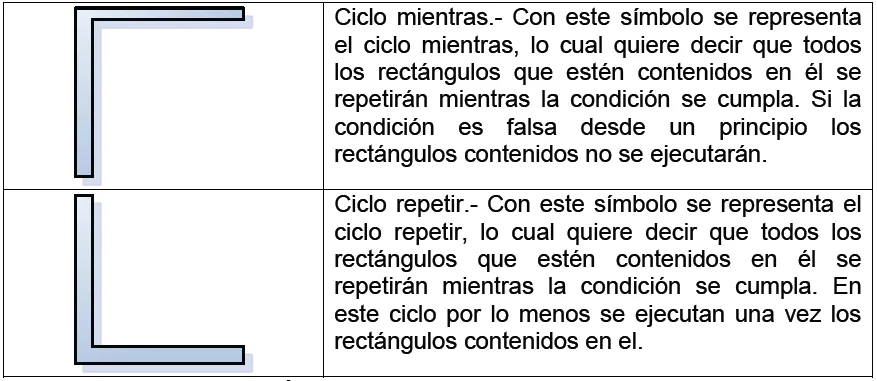

Símbolos del diagrama Nassi-Schneiderman-2

Continuando con el ejemplo de la renta de películas, si se necesitara especificar el algoritmo para especificar el cobro de renta de películas el ejemplo de la figura anterior sería una posible solución para representar dicho algoritmo.

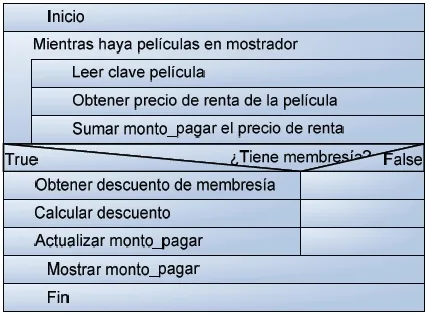

Diagrama Nassi-Schneiderman del cobro de una renta de películas

Diagrama Nassi-Schneiderman

Fuente: Apuntes de Informática IV de la FCA de la UNAM

Publicado en Análisis y diseño de sistemas estructurados
