Estructuras soporte para paneles fotovoltaicos

La estructura soporte, asegura el anclaje del generador solar y proporciona la orientación y el ángulo de inclinación idóneo para el mejor aprovechamiento de la radiación, siendo los encargados de hacer a los módulos y paneles fotovoltaicos resistentes a la acción ejercida por los elementos atmosféricos.

Supongamos que disponemos de una superficie de paneles de 1 m2, y en la zona donde están instalados pueden producirse vientos de 200 km/h. La fórmula que expresa la presión máxima del viento es:

Formula

donde:

F es la fuerza del viento en kp v es la velocidad del aire en m/s
S es la superficie receptora en m2 p es la presión del viento en kp/m2

Si aplicamos los datos anteriores, resulta: 200 km/h = 55’5 m/s

F= 0’11 . (55’5)2 . 1
F = 338.8 kp

Lo que demuestra el efecto que puede hacer el viento sobre un grupo de módulos solares, y nos hace pensar en las graves consecuencias de un mal anclaje o un erróneo diseño de la estructura que soporta el conjunto.

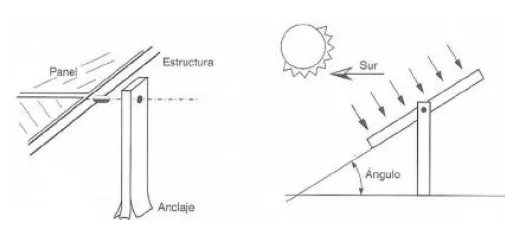

Modulos solares

También debemos tener cuidado con la nieve, lluvia, heladas, tipo de ambiente donde se encuentra la instalación, etc. Algunas de las acciones descritas (nieve, lluvia) afectan al emplazamiento y forma del soporte de sustentación, mientras que las heladas o determinados ambientes (por ejemplo, los cercanos a las costas) afectan más al tipo de materiales empleados para la construcción de las estructuras.

En cuanto a la orientación, ésta ha de ser siempre sur (si estamos en el hemisferio norte), pues es la única posición donde aprovechamos, de una forma total, la radiación emitida por el Sol a lo largo de todo el día.

Tan sólo en circunstancias muy especiales podremos variar ligeramente la orientación hacia el poniente o el levante, como puede ser en el caso de existir un obstáculo natural (montaña, etc.) que durante un cierto período impida aprovechar la radiación directa del Sol.

Entonces puede ser interesante orientar el panel solar unos grados hacia la derecha, si la sombra se produce a primeras horas de la mañana, para aprovechar al máximo el sol a su puesta, o bien, por el contrario, orientar el conjunto fotovoltaico hacia la izquierda si el obstáculo se encuentra al atardecer.

Hemos de decir que esto no representa un incremento grande en cuanto a la potencia eléctrica generada, ya que la salida y la puesta de Sol son los momentos de radiación más débil. No obstante, puede notarse algo más en la estación estival, cuando el Sol tiene su mayor recorrido.

Fuente: Guía técnica de aplicación para instalaciones de energías renovables del Gobierno de Canarias
