Molinos de cuatro rodillos

Los molinos de cuatro rodillos son un tipo especial del molino de dos rodillos, en un intento por reducir la carga de laminado el diámetro del rodillo de trabajo se disminuye.

Existe, sin embargo, el riesgo de que el rodillo se flexione, lo cual se evita soportando los pequeños rodillos de trabajo por rodillos grandes de apoyo.

Él, diámetro de los rodillos de apoyo, no puede ser mayor que 2 a 3 veces el de los rodillos de trabajo, y como el diámetro de los rodillos de trabajo se disminuye más y más (para adecuarse a procesos con cargas de laminado excesivamente altas), el tamaño de los rodillos de apoyo debe también disminuir.

Se llega a un punto en que los rodillos de apoyo en si mismos, comienzan a flexionarse y requieren ser apoyados, lo cual da lugar al diseño más avanzado (el molino múltiple).

La crítica principal al molino tradicional es la tendencia de los rodillos a flexionarse, debido a su diseño inherente (el principio de la viga).

Principio de una Viga

Principio de una Viga

Sendzimir propuso un diseño que eliminaba esta limitación, basado en el principio del castor, donde el rodillo de trabajo es soportado en toda su cara por un arreglo de rodillos de apoyo.

Propuesta de apoyo de Sendzimir

Propuesta de apoyo de Sendzimir

Este principio puede aplicarse a molinos más grande s y una instalación para laminar acero inoxidable de 1600 mm de ancho está equipada con rodillos de trabajo de 85 mm de diámet ro.

Los molinos continuos de laminación pueden clasificarse de acuerdo al arreglo de los bastidores de los rodillos o pases. Estos son molinos continuos de laminación en línea, y en línea de frente con bastidores en circuito cerrado o abierto.

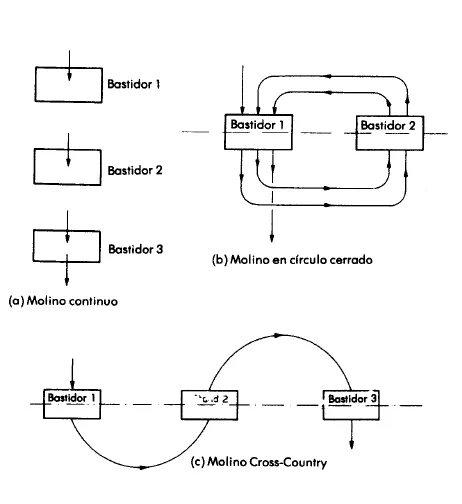

Clasificación de molinos de acuerdo con el arreglo de bastidores

Clasificación de molinos

Los molinos en circuito abierto o cerrado requieren que la pieza de trabajo sea doblada o girada entre cada bastidor o castillo, y por ello se usan para laminar barras, rieles o secciones.

Los molinos continuos se usan para placas, tiras u hojas. Todos ellos requieren de una gran inversión y sólo se justifican cuando se tiene garantizada una alta demanda del producto.

Fuente: Materia de Proceso de Manufactura de la Unideg
