Soldadura por arco con gas protector

En este proceso la unión se logra por el calor generado por un arco eléctrico que se genera entre un electrodo y las piezas, pero el electrodo se encuentra protegido por una copa por la que se inyecta un gas inerte como argón, helio o CO2.

Con lo anterior se genera un arco protegido contra la oxidación y además perfectamente controla do. Existen dos tipos de soldadura por arco protegido la TIG y la MIG.

Soldadura de arco de Tungsteno con gas (TIG)

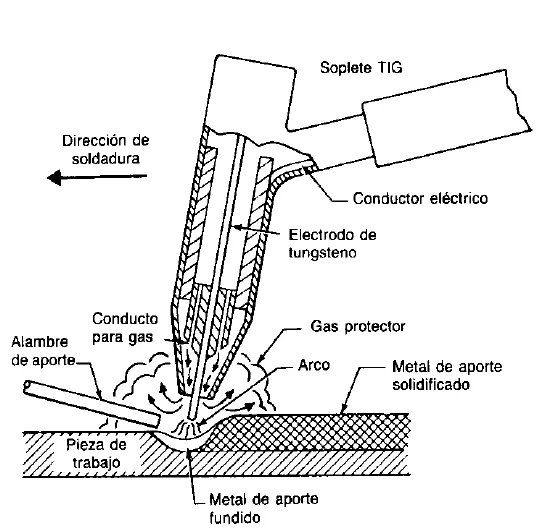

Soldadura de arco de Tungsteno con gas (TIG)

Si se requiere metal de aporte, se alimenta al depósito desde una barra de aporte separada.

La definición de la AWS para la soldadura de gas y arco de tungsteno llamada TIG, es “un proceso de soldadura con arco que produce la unión mediante el calentamiento con un arco entre un electrodo de tungsteno y la pieza de trabajo”. Puede emplearse o no metal de aporte. La protección se logra con gas o una mezcla de gases.

En esencia, el electrodo de tungsteno no consumible es un soplete, un dispositivo de calentamiento. Debajo de la cubierta de gas protector, los metales que van a unirse pueden calentarse arriba de sus puntos de fusión para que el material de una pieza se una con el de la otra pieza; cuando se solidifica la zona fundida se produce la unificación.

Además, puede utilizarse presión cuando los cantos que se van a unir estén cerca de su estado de fusión con objeto de ayudar a que se unan. Esta soldadura no requiere metal de aporte.

Si la pieza de trabajo es demasiado gruesa para la simple fusión de los cantos colindantes y si se requiere de uniones de ranura o refuerzos tales como filetes, debe agregarse metal de aporte por medio de una barra de aporte alimentada dentro del depósito fundido en forma manual o mecánica.

Tanto la punta del electrodo de tungsteno no consumible como la punta de la barra de aporte se mantienen debajo de la cubierta de gas protector conforme avanza la soldadura.

En la soldadura automática el alambre de aporte es alimentado a lo largo de una guía dentro del depósito fundido. Cuando van a colocarse uniones gruesas a mano, una variante en el modo de alimentación es colocar o presionar la barra de aporte dentro o a lo largo de la unión y fundirla junto con los bordes de ésta.

Con el proceso TIG y metal de aporte pueden soldarse todos los tipos estándar de uniones.

Los materiales que pueden soldarse con el proceso TIG son casi todos los grados de aceras al carbono, aleación e noxidables; aluminio y magnesio y la mayor parte de sus aleaciones; cobre y diversos latones y bronces; aleaciones de diversos tipos para altas temperaturas; numerosas aleaciones de revestimiento duro, y metales como titanio, zirconio, oro y plata.

Este proceso está adaptado en especial para soldar materiales delgados cuando hay requisitos estrictos de calidad y acabado. Es uno de los pocos procesos adecuado para soldar objetos diminutos y de pared delgada, como cajas de transistores, diafragmas de instrumentos y fuelles de expansión delicados.

Soldadura de arco de metal con gas (MIG)

La soldadura con gas y arco metálico,llamada MIG, utiliza un electrodo continuo para el metal de aporte y para la protección, un suministro externo de gas o mezcla de gas.

El gas protector, helio, argón, dióxido de carbono o mezclas de ellos, protege el metal fundido para que no reaccione con los componentes de la atmósfera. Aun cuando la protección con gas es eficaz para proteger el metal fundido de aire, se suelen emplear desoxidantes como aleaciones en los electrodos. A veces, se aplican recubrimientos delgados en los electrodos para estabilizar el arco u otros fines.

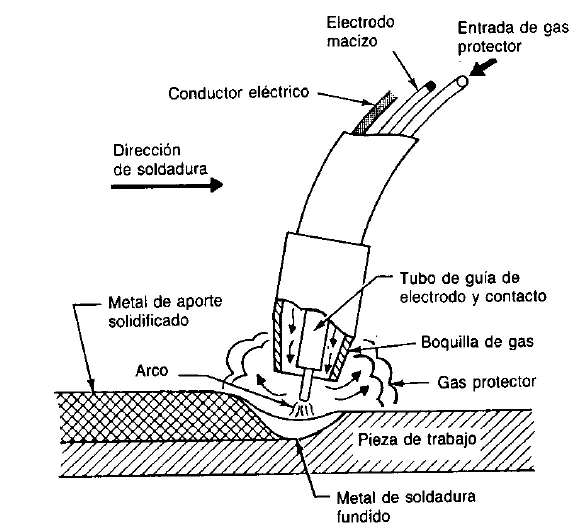

También, pueden aplicarse películas de lubricante para aumentar la eficiencia de la alimentación del electrodo en equipo semiautomático. Pueden incluirse gases reactivos en las mezclas para acondicionamiento del arco. En la figura 1-5 se ilustra el método con el cual se suministran el gas protector y el electrodo continuo al arco de soldadura.

La soldadura MIG puede utilizarse con todos los metales comerciales importantes, como los aceros al carbono, de aleación, inoxidables, el aluminio, magnesio, cobre, hierro, titanio y zirconio.

Es el proceso preferido para soldar aluminio, magnesio, cobre y muchas de las aleaciones de metales reactivos. Casi todos los tipos de hierro y acero pueden unirse con MIG, incluso el hierro libre de carbono y los aceros al bajo carbono y baja aleación, los aceros de alta resistencia enfriados por inmersión y templados, los hierros y aceros al cromo, los aceros al alto níquel y algunos de los aceros llamados de superaleación.

Según sea el material, las técnicas y procedimientos para soldar pueden variar mucho. Por tanto, el dióxido de carbono o las mezclas de argón y oxígeno son adecuadas para proteger el arco cuando van a soldarse aceras al bajo carbono y baja aleación; mientras que el gas inerte puro puede ser esencial al soldar aceros de alta aleación. Con este proceso, el cobre, muchas de sus aleaciones y los aceros inoxidables se sueldan con éxito.

La soldadura es semiautomática con una pistola manual, en la cual se alimenta el electrodo en forma automática, o puede utilizarse equipo automático. Las pistolas o cabezas para soldar son similares a las utilizadas para la soldadura con núcleo de fundente y gas protector.

Fuente: Materia de Proceso de Manufactura de la Unideg
