Soldadura por resistencia

El principio del funcionamiento de este proceso consiste en hacer pasar una corriente eléctrica de gran intensidad a través de los metales que se van a unir, como en la unión de los mismos la resistencia es mayor que en sus cuerpos se generará el aumento de temperatura, aprovechando esta energía y con un poco de presión se logra la unión.

La corriente eléctrica pasa por un transformador en el que se reduce el voltaje de 120 o 240 a 4 o 12 V, y se eleva el amperaje considerablemente para aumentar la temperatura. La soldadura por resistencia es aplicable a casi todos los metales, excepto el estaño, zinc y plomo.

En los procesos de soldadura por resistencia se incluyen los de:

– soldadura por puntos
– soldadura por resaltes
– soldadura por costura
– soldadura a tope

En la soldadura por puntos la corriente eléctrica pasa por dos electrodos con punta, debido a la resistencia del material a unir se logra el calentamiento y con la aplica de presión sobre las piezas se genera un punto de soldadura.

La máquinas soldadoras de puntos pueden ser fijas o móviles o bien estar acopladas a un robot o brazo mecánico.

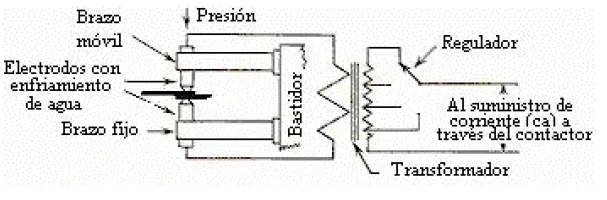

Diagrama de una máquina soldadora por puntos

La soldadura por resaltes es un proceso similar al de puntos, sólo que en esta se producen varios puntos a la vez en cada ocasión que se genera el proceso. Los puntos están determinados por la posición de un conjunto de puntas que hacen contacto al mismo tiempo.

Este tipo de soldadura se puede observar en la fabricación de malla lac.

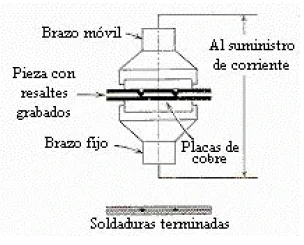

Soldadura con resaltes

Soldadura con resaltes

La soldadura por costura consiste en el enlace continuo de dos piezas de lámina traslapadas. La unión se produce por el calentamiento obtenido por la resistencia al paso de la corriente y la presión constante que se ejerce por dos electrodos circulares. Este proceso de soldadura es continuo.

Soldadura por costura

Soldadura por costura

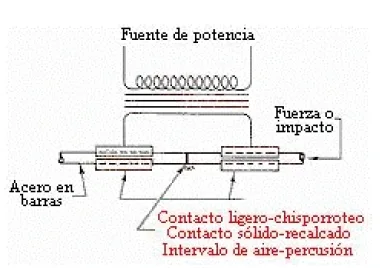

La soldadura a tope consiste en la unión de dos piezas con la misma sección, éstas se presionan cuando está pasando por ellas la corriente eléctrica, con lo que se genera calor en la superficie de contacto. Con la temperatura generada y la presión entre las dos piezas se logra la unión.

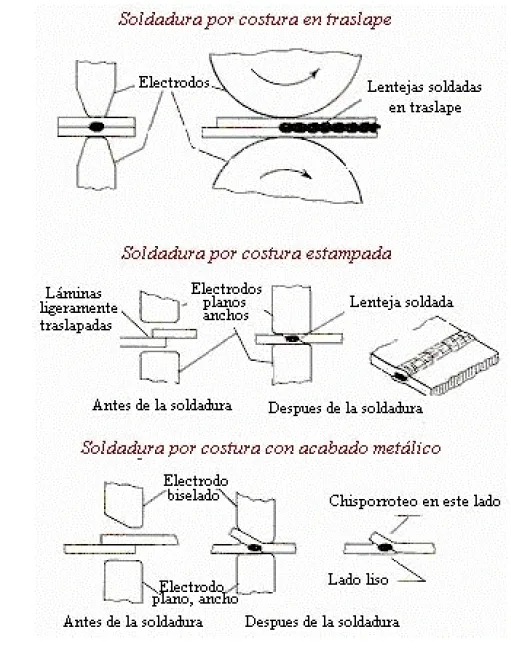

Soldadura por costura en traslape, estampada y con acabado metálico
Soldadura por costura en traslape, estampada y con acabado metálico

Fuente: Materia de Proceso de Manufactura de la Unideg
