Instrucciones aritméticas en la estructura de computadores

Este grupo lo forman 9 instrucciones, 3 de suma, 3 de resta y 3 de multiplicación. En ellas se distingue entre la aritmética con saturación y con truncamiento. En la aritmética binaria con truncamiento el resultado de una operación con desbordamiento queda truncado por la pérdida del bit de desbordamiento.

Por el contrario, en la aritmética con saturación, cuando la suma produce un desbordamiento, o la resta un desbordamiento negativo, el resultado se fija respectivamente al mayor o menor valor representable.

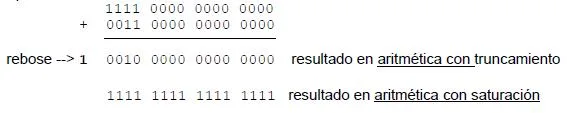

Ejemplo:

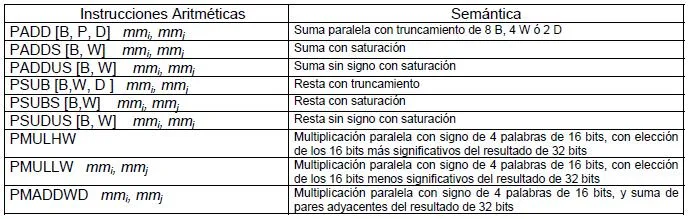

La aritmética con saturación se utiliza, por ejemplo, cuando se suman dos números que representan intensidad de imagen (nivel de negro., por ejemplo, o de un color base) y no se quiere que el resultado sea menos negro (menos intenso en el caso de color base) que la suma de las imágenes originales. Las instrucciones de este grupo son las siguientes:

Fuente: Estructura de Computadores, Facultad de Informática, UCM
