Corte y refine

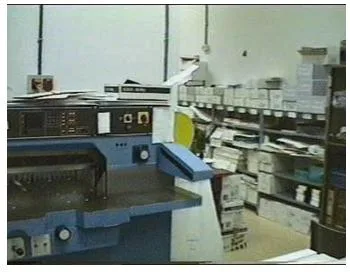

El proceso de corte se realiza en las máquinas llamadas «guillotinas». Estas máquinas constan de cuatro partes importantes:

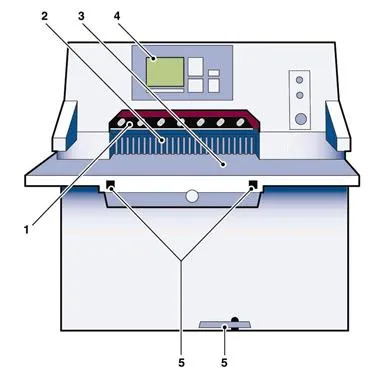

• La mesa o platina (3) es una superficie lisa, con o sin aire neumático, que servirá para deslizar el papel hasta la escuadra y poder efectuar el corte.

• El carro o escuadra (2), que acompañará el pico de papel que se corta hasta la cuchilla. La distancia entre el carro y la cuchilla está marcada, de manera que se puede graduar para cortar múltiples tamaños.

• El pisón es la prensa que aprisiona el pico de papel contra la mesa para que la cuchilla pueda cortarlo libremente, sin que se desplace. Puede ejercer una presión de 500 a 1 000 kilos.

• La cuchilla (1), generalmente, es de una aleación de acero endurecido, muy afilada, y se encarga de cortar hasta un grosor de papel de 7 a 8 cm (500 hojas de papel de 90 g) de una sola vez. Al cortar en diagonal con respecto al pico de papel, la presión de corte es muy elevada.

• La pantalla (4) que existe en las guillotinas mas modernas nos sirve para ver la medida a la que se va a cortar el papel, o las medidas que ya están incluidas en la memoria.

• Los botones y pedales (5) sirven para controlar el pisón y la cuchilla.

El corte se realiza en tres ocasiones: Cuando recibimos el papel y cuando el trabajo ya está impreso.

1. El primer corte se hace a escuadra perfecta, ya que muchas veces, por cuestiones de fábrica, los pliegos de papel vienen en diferentes medidas y el proceso de refinado evita este problema. Se debe considerar que a un pliego se le quitan aproximadamente 6 mm. en el refinado.

2. El segundo corte se realiza cuando el trabajo ya está impreso, en las marcas de corte de los documentos. Para éste se deben dejar rebases de por lo menos 3 mm.; para que no aparezcan en los impresos filos blancos, cuando los elementos de diseño salgan de la página.

3. El tercer tipo de corte se realiza cuando se dobla un pliego para encuadernación. En este caso, el corte se hace fuera de marcas finales y el refinado se realiza cuando todo está encuadernado. El proceso de refinado de libros o documentos de muchas páginas se hace con guillotinas trilaterales, las cuales cortan en dos pasos muy rápidos los tres lados del impreso.

Es muy importante que los papeles vengan bien refinados y con corte a escuadra para imprimirse en prensas con alimentación de hoja, ya que si se hace el refinado con cuchillas desafiladas o melladas en la guillotina, o con plecas melladas en la salida de las calandrias (en la manufactura del papel), se generará mucha pelusa. Por lo tanto, lo deseable es que los papeles vengan bien refinados, con corte a escuadra y libres de caolín o cargas.

Para hacer el corte o refine, el papel se maneja en postetas. La Posteta es un “x” número de pliegos que pueden ser fácilmente manejados. También se refiere a un número de pliegos cortados o refinados al mismo tiempo.

Guillotina Trilateral

Existen guillotinas que cortan la pieza impresa de tres lados en un solo paso, este tipo de guillotinas se utilizan para el refine de libros y revistas, en esta guillotina se coloca el libro o revista con el lomo en el respaldo de la guillotina, esta tiene tres cuchillas ajustables; una al frente y una de cada lado, estas se ajustan al tamaño final de la revista, folleto o libro y en un solo paso hacen los tres cortes de refine final, primero cortando la frontal y posteriormente las dos laterales al mismo tiempo.

Consejos de corte

Es conveniente acostumbrar hacer un dummy del tamaño final del documento, para encontrar fallas de rebases.

• Cuando se considere el tamaño de un pliego para impresión, siempre hay que quitar 6 mm. de cada lado (esta consideración es importante para calcular los tamaños finales de los impresos con imposición de pliego o planillas).

• Nunca olvidar establecer desde un principio el tamaño final del impreso y hacer la(s) página(s) con las dimensiones de la página final.

• Evitar hacer documentos con marcas de corte dentro de una página más grande, ya que esto complica los pasos de imposición y armado de pliegos.

• Para no cometer errores realizar todos los cálculos de imposición de pliegos.

Fuente: Apuntes de la materia de postprensa de la Universidad de Londres
